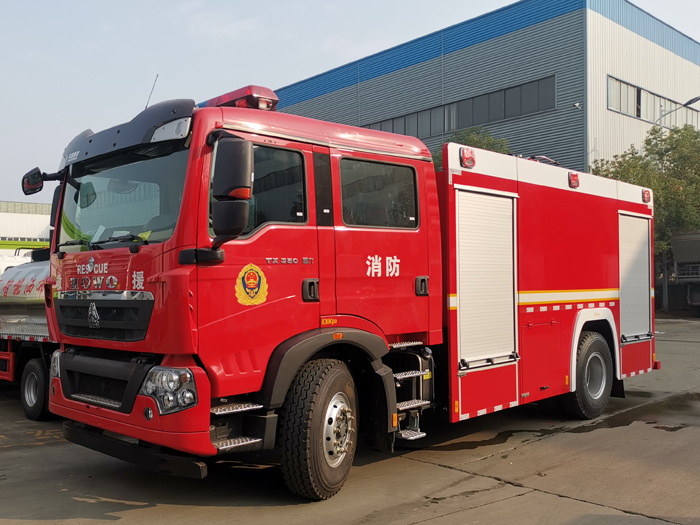

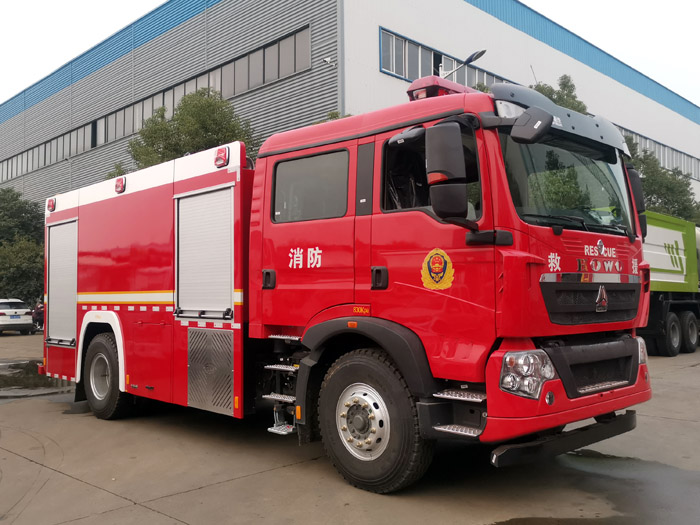

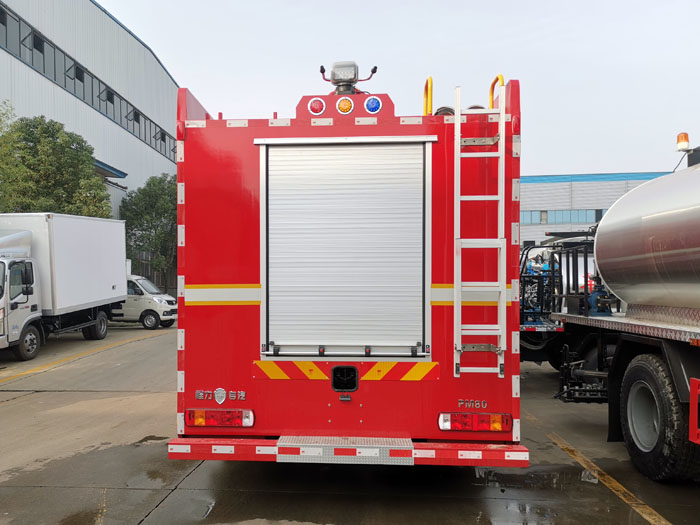

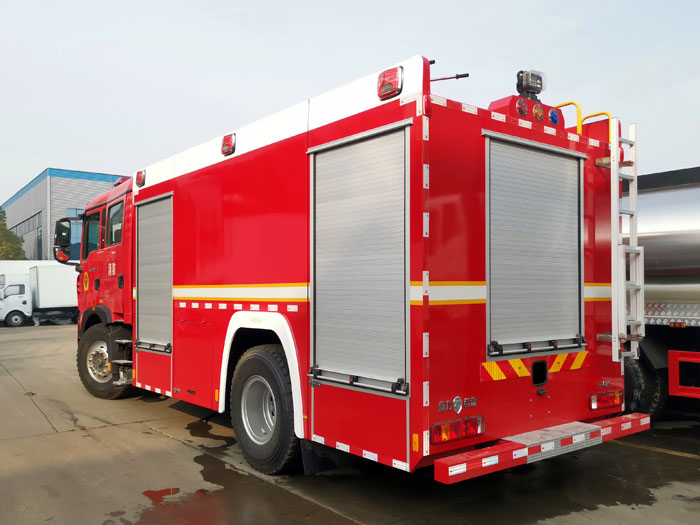

程力威牌CLW5190GXFPM80/HW型泡沫消防車

【整車技術參數】

產品商標

程力威牌

公告批次

363

產品名稱

程力威牌CLW5190GXFPM80/HW型泡沫消防車

總質量

19100

罐體容積(m3)

8.059

額定質量

8100

外形尺寸

8360 * 2510 * 3550 (mm)

整備質量

10550

貨廂尺寸

額定載客(人)

準拖掛車總質量

駕駛室準乘人數(人)

2+4

鞍座最大載質量

接近角/離去角(°)

16/12

前懸/后懸

1430/2230

軸荷

6500/12600

最高車速(km/h)

100

備注：

隨底盤部件布局選裝不同側面樣式。選裝后部帶拉梯架裝置。罐體總?cè)莘e為8.059立方米,水罐容積:6.000立方米,水罐尺寸:1670×2450×1537mm,泡沫液罐容積:2.059立方米,泡沫液罐尺寸:570×2450×1537mm。整體式側防護結構,后防護裝置材料:Q235A,截面尺寸:120×120mm,與車輛連接方式:螺栓連接,后防護離地高度:438mm,ABS生產企業為威伯科(上海)管理有限公司,型號為4460046300。主要專用裝置有消防泵、消防炮。

【底盤技術參數】

底盤型號

ZZ5207TXFV471GF5

底盤名稱

消防車底盤

商標名稱

豪沃牌

生產企業

中國重汽集團濟南卡車股份有限公司

軸數

2

輪胎數

6

軸距

4200,4500,4600,4700,5000,5600,5600

輪胎規格

315/80R22.5,12.00R20

鋼板彈簧片數

11/9+8,10/9+6,4/9+6,4/5,3/9+8,3/3+2

前輪距

1950,2035

燃料種類

柴油

后輪距

1848,1860

排放依據標準

GB17691-2018國Ⅵ

發動機型號

發動機生產企業

發動機排量

發動機功率

MC07H.35-60

中國重型汽車集團有限公司

7360

257

整車詳細介紹

改裝說明

改裝配置：

一、水罐

1）容量: 6000 kg。

2）材質: 碳鋼整體磷化處理，設計厚度為4：4：3（底板：側板：防蕩板）。

3）罐體固定：與底盤車架鋼性聯接。

4）設置

人孔：設DN430人孔一個，帶有快速鎖定/開啟、自動泄壓裝置。

溢流口：設DN50溢流口一個。

放余水口：設一個DN40水罐放余水口，配球閥。

注水口：在車的左右兩側各接一只DN80接口,帶悶蓋。

二、泡沫罐:

1）結構：與水罐一體

2）容量: 2000kg。

3）材質: 不銹鋼，設計厚度4：4：3（底板：側板：防蕩板）。

4）設置

人孔：設DN430人孔1個,帶有快速鎖定/開啟、自動泄壓裝置。溢流口：設DN50溢流口一個。

放余水口：設1個DN40泡沫罐放余液口，配球閥。

三、水系統：

1、水泵采用CB10/60型車用消防泵   形式: 低壓離心泵�！�

2、泡沫比例混合系統:

形式：手動泡沫比例混合系統，混合比例3%、6%

四、滅火裝置

1、車載（水、泡沫）炮（PM70HM用）:

型號：PL48型車用消防炮

回轉角度：360°水平回轉

仰角: ≥+70°

俯角：≤-15°

流量及射程: 48-64L/S，泡沫≥55 m  水≥60 m
