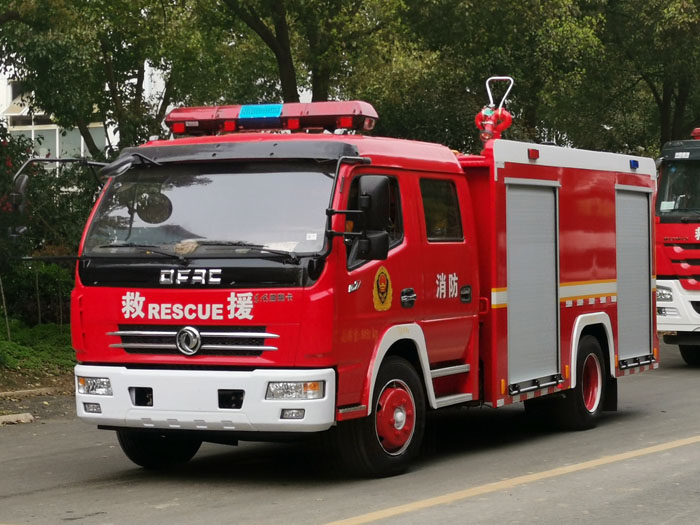

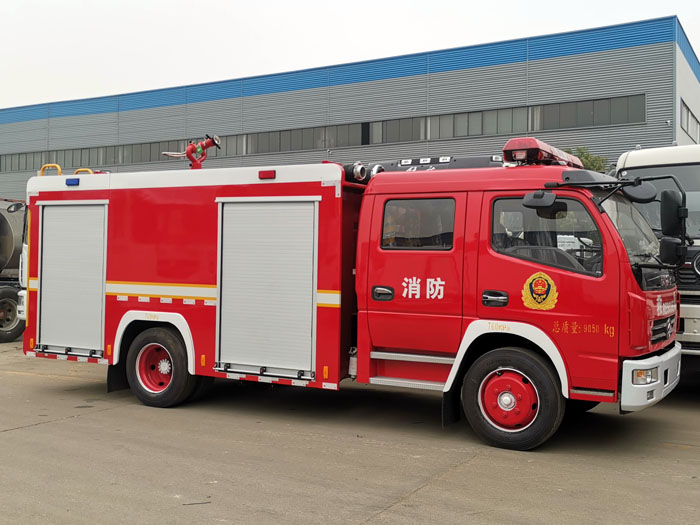

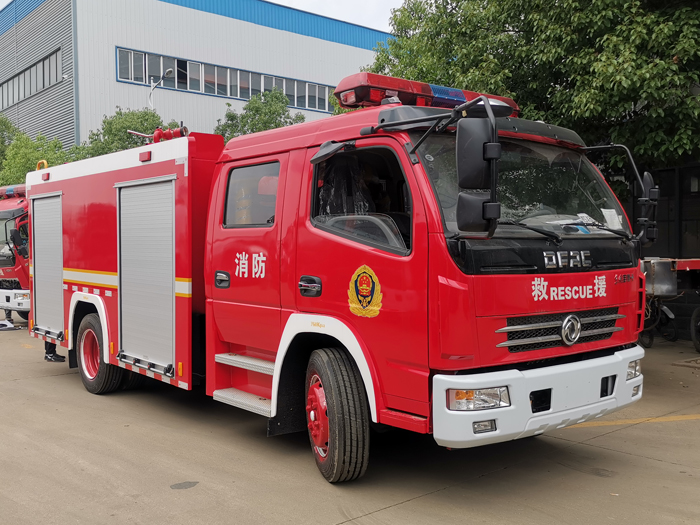

程力威牌CLW5100GXFSG40/DF型水罐消防車

【整車技術參數】

產品商標

程力威牌

公告批次

353

產品名稱

程力威牌CLW5100GXFSG40/DF型水罐消防車

總質量

10400

罐體容積(m3)

4.000

額定質量

4000

外形尺寸

6860 * 2210 * 2880 (mm)

整備質量

5950

貨廂尺寸

額定載客(人)

準拖掛車總質量

駕駛室準乘人數(人)

3+3

鞍座最大載質量

接近角/離去角(°)

24/13

前懸/后懸

1130/1930

軸荷

3550/6850

最高車速(km/h)

95

備注：

選裝后部帶拉梯架裝置。隨底盤選裝駕駛室。水罐容積為4.000立方米,水罐為一異型罐,前端尺寸:1195×1000×1250mm,后端尺寸:1000×2160×1250mm。整體式側后防護結構,后防護離地高度:438mm。ABS生產企業為襄陽東風隆誠機械有限責任公司,型號為ABS/ASR-24V-4S/4M。主要專用裝置有消防泵、消防炮。

【底盤技術參數】

底盤型號

EQ1125SJ8CDC

底盤名稱

載貨汽車底盤

商標名稱

東風牌

生產企業

東風汽車股份有限公司

軸數

2

輪胎數

6

軸距

3800

輪胎規格

245/70R19.5,8.25R20,245/70R19.5 16PR,8.25R20 16PR,8.25R20 14PR

鋼板彈簧片數

8/10+7,12/12+9

前輪距

1745,1802,1820,1842,1765,1890

燃料種類

柴油

后輪距

1630,1650,1800,1720

排放依據標準

GB17691-2018國Ⅵ

發動機型號

發動機生產企業

發動機排量

發動機功率

YCY30165-60

廣西玉柴機器股份有限公司

2970

121

D30TCIF1

昆明云內動力股份有限公司

2977

125

整車詳細介紹

底盤說明

底盤配置：軸距3800，駕駛室2030/單排，發動機型號為D30TCIF1，170馬力，發動機功率125KW，變速箱采用長泰8T75G(帶副)，輪胎規格8.25R20，前后橋2.7T/5.5T，192雙層大梁，動轉，離合助力，排氣制動，斷氣剎，空調電窗中控鎖，ABS。
軸距3800，駕駛室2030/單排，發動機型號為D30TCIF1，170馬力，發動機功率125KW，變速箱采用法士特8檔，輪胎規格8.25R20，前后橋2.7T/5.5T，188雙層大梁，動轉，離合助力，排氣制動，斷氣剎，空調電窗中控鎖，ABS。
軸距3800，駕駛室2030/單排，發動機型號為YCY30165-60，165馬力，發動機功率121KW，變速箱采用萬里揚6GT40，輪胎規格245/70R19.5，前后橋2.7t/5.5t，192雙層大梁，動轉，離合助力，排氣制動斷氣剎，空調電窗中控鎖，ABS。

改裝說明

改裝配置：一、消防泵及管路系統

消防泵：CB10/30低壓消防泵（上海茸申）

流量：30L/s

壓力：1.0MPa

安裝型式： 后置

真空泵：活塞式；

真空泵材質：耐磨、抗腐蝕達到密封要求；

引水時間≤35s，吸深≥7m。

最大真空度：≥85kPa；

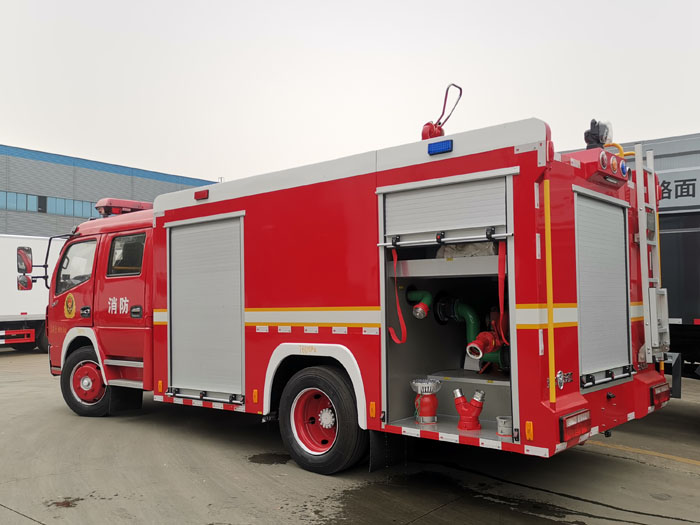

管路系統：吸水管路：水泵設有Φ100mm進水口，可從天然水源、液罐、消防蓄水池吸水，另可加轉換異徑接口連接消防栓吸水供水，吸水管放置于車頂。1個帶Φ100mm蝶閥的進水口，用于與水罐相連接。

出水管路：車頂設置1個Φ76mm出水消防炮管路及控制閥，采用撓性接頭；

泵房左右兩側各設置1個Φ80mm手動球閥控制的出水口。

注水管路：泵房內設置1個Φ65mm水泵向罐內注水管路及控制閥；

車廂左右兩側各有1個Φ65mm注水管，可向罐內注水，接口為內扣式接口，并設有悶蓋。

放余水管路：為保護水泵及各球閥，在管路中加裝了放余水管路，并分別配有球閥。

冷卻水管路：為使取力器在工作中應付各種復雜情況，配有與進出水管路連通的冷卻水管路及控制閥。

二、消防炮

型號：PS30型消防炮（威斯特）

流量：30（1/s）

射程：水≥55m

壓力：1.0MPa

位置：位于水罐頂部。

控制：采用手動控制，帶鎖止機構，方便操作。
