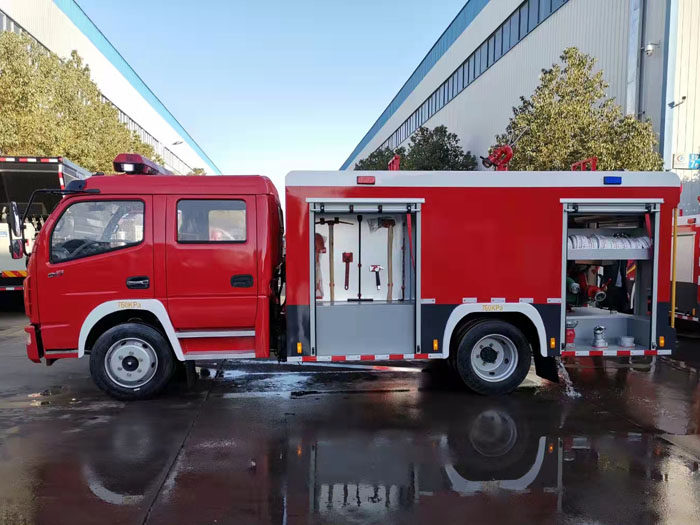

程力威牌CLW5100GXFPM40/DF型泡沫消防車

【整車技術參數】

產品商標

程力威牌

公告批次

353

產品名稱

程力威牌CLW5100GXFPM40/DF型泡沫消防車

總質量

10400

罐體容積(m3)

3.980

額定質量

4000

外形尺寸

6860 * 2210 * 2880 (mm)

整備質量

5950

貨廂尺寸

額定載客(人)

準拖掛車總質量

駕駛室準乘人數(人)

3+3

鞍座最大載質量

接近角/離去角(°)

24/13

前懸/后懸

1130/1930

軸荷

3550/6850

最高車速(km/h)

95

備注：

選裝后部帶拉梯架裝置。隨底盤選裝駕駛室。罐體總?cè)莘e為3.980立方米,水罐容積:3.000立方米,水罐為一異型罐,前端尺寸:410×1000×1250mm,后端尺寸:975×2160×1250mm,泡沫液罐容積:0.980立方米,泡沫液罐尺寸:820×1000×1250mm。整體式側后防護結構,后防護離地高度:438mm。ABS生產企業為襄陽東風隆誠機械有限責任公司,型號為ABS/ASR-24V-4S/4M。主要專用裝置有消防泵、消防炮。

【底盤技術參數】

底盤型號

EQ1125SJ8CDC

底盤名稱

載貨汽車底盤

商標名稱

東風牌

生產企業

東風汽車股份有限公司

軸數

2

輪胎數

6

軸距

3800,3950,4050,4100,4400,3600,4700

輪胎規格

245/70R19.5,8.25R20,245/70R19.5 16PR,8.25R20 16PR,8.25R20 14PR

鋼板彈簧片數

8/10+7,12/12+9

前輪距

1745,1802,1820,1842,1765,1890

燃料種類

柴油

后輪距

1630,1650,1800,1720

排放依據標準

GB17691-2018國Ⅵ

發動機型號

發動機生產企業

發動機排量

發動機功率

D25TCIF1

昆明云內動力股份有限公司

2499

110

整車詳細介紹

底盤說明

底盤配置：
軸距3800，駕駛室2030/單排，發動機型號為D25TCIF1，150馬力，發動機功率110KW，變速箱采用萬里揚6G40，輪胎規格8.25R20，前后橋2.1T/4.2T，188直通梁，動轉，離合助力，排氣制動，斷氣剎，空調電窗中控鎖，ABS

改裝說明

改裝配置：一、容  罐

容    量：水：3000Kg  泡沫：1000kg

材    質： 水罐：優質鋼板，經高科技防腐處理

泡沫罐：304不銹鋼板，經高科技防腐處理

結    構： 框架焊接，罐體內設置縱、橫防蕩板，以減少車輛行駛過程中罐內水對罐體的沖擊；罐體前后壁板折有梯形折筋，使罐體具有足夠的強度、剛度。

罐頂設快速開啟式人孔，方便維修人員進出。罐內設有防止水泵吸水形成旋渦從而影響流量的裝置和濾網。

罐內設有不銹鋼浮球式液位指示器，可通過儀表板上液位表顯示罐內滅火劑的容量；罐底設有帶球閥的排污口。

罐體設有2個76mm溢流管，車廂兩邊各1個76mm注入口，便于其他車輛供水加液之用。

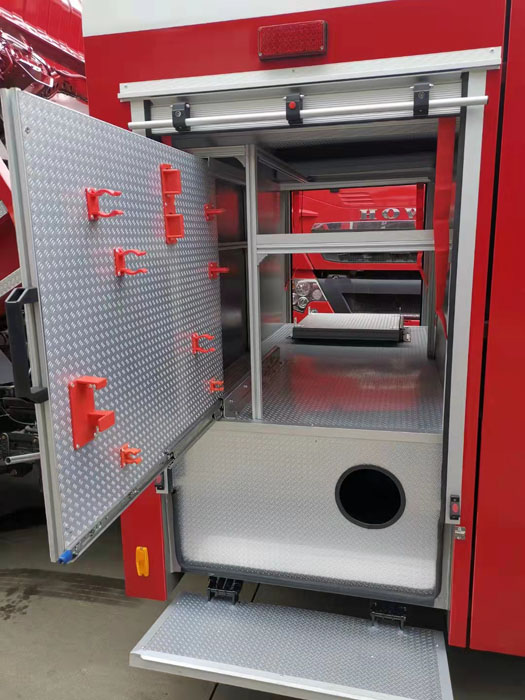

設    備：2個人口孔，帶有快速鎖緊及開啟裝置。

2個液位指示器。

2個排污口，帶不銹鋼球閥。

2個注水口（左右各一）

工藝：焊接牢固、可靠，去除清理夾渣、虛焊等缺陷；焊后應對罐體做24小時靜水壓試驗，確保不滲漏。

二、消防泵及管路系統

消防泵：CB10/30低壓消防泵（上海茸申）

流    量：30L/s

壓    力：1.0MPa

安裝型式： 后置

真空泵：活塞式；

真空泵材質：耐磨、抗腐蝕達到密封要求；

引水時間≤35s，吸深≥7m。

最大真空度：≥85kPa；

管路系統

吸水管路：水泵設有Φ100mm進水口，可從天然水源、液罐、消防蓄水池吸水，另可加轉換異徑接口連接消防栓吸水供水，吸水管放置于車頂。1個帶Φ100mm蝶閥的進水口，用于與水罐相連接。

出水管路：

   車頂設置1個Φ76mm出水消防炮管路及控制閥，采用撓性接頭；

泵房左右兩側各設置1個Φ80mm手動球閥控制的出水口。

注水管路：泵房?jī)?nèi)設置1個Φ65mm水泵向罐內注水管路及控制閥；

車廂左右兩側各有1個Φ65mm注水管，可向罐內注水，接口為內扣式接口，并設有悶蓋。

放余水管路：為保護水泵及各球閥，在管路中加裝了放余水管路，并分別配有球閥。

冷卻水管路：為使取力器在工作中應付各種復雜情況，配有與進出水管路連通的冷卻水管路及控制閥。

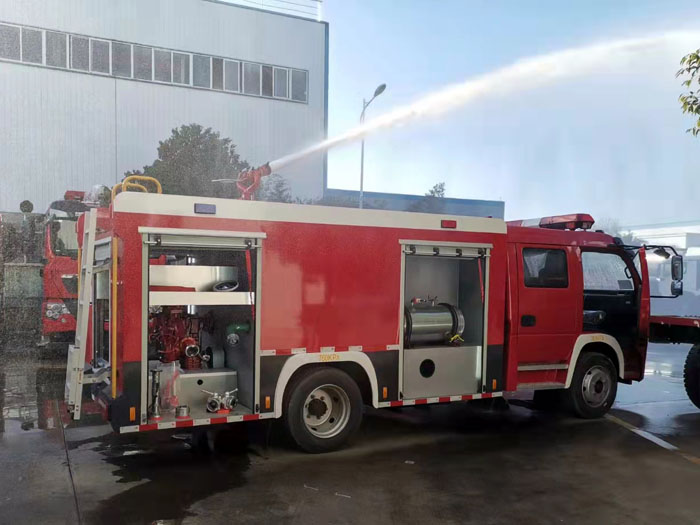

三、消防炮

型    號：PL24型消防炮（威斯特）

流    量：24（1/s）

射    程：水≥50m   泡沫≥45m

壓    力：1.0MPa

位  置：位于水罐頂部。

控  制：采用手動控制，帶鎖止機構，方便操作。
