整體式側后防護結構,后防護離地高度:480mm。ABS生產企業為襄陽東風隆誠機械有限責任公司,型號為ABS/ASR-24V-4S/4M。

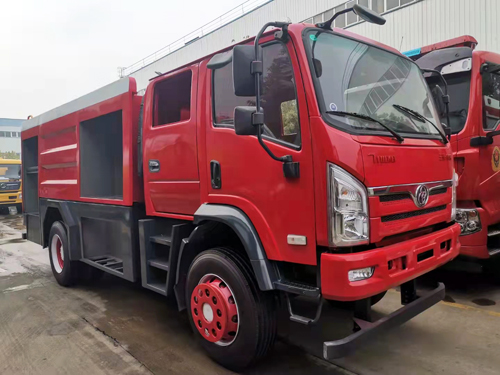

主要專用裝置有消防泵,消防炮。總長不含尾梯后伸。

1、載液量：水6300L

2.消防泵及管路系統

消防泵： CB10/40 低壓消防泵

流量：40L/s

壓力：1.0MPa

安裝型式：后置

真空泵：活塞式；

真空泵材質： 耐磨、抗腐蝕達到密封要求；

引水時間≤35s，吸深≥7m。

最大真空度： ≥85kPa；

3.管路系統

吸水管路：

水泵設有Φ125mm 進水口，可從天然水源、液罐、消防蓄水池 吸水，另可加轉換異徑接口連接消防栓吸水供水，吸水管放置于車頂。1 個 帶Φ125mm 蝶閥的進水口，用于與水罐相連接。
出水管路：
車頂設置 1 個Φ89mm 出水消防炮管路及控制閥，采用撓性接頭； 泵房左右兩側各設置 1 個Φ80mm 手動球閥控制的出水口。
注水管路：泵房?jī)?nèi)設置 1 個Φ65mm 水泵向罐內注水管路及控制閥；
車廂左右兩側各有 1 個Φ65mm 注水管，可向罐內注水并設有悶蓋。
放余水管路： 為保護水泵及各球閥，在管路中加裝了放余水管路，并分別 配有球閥。
冷卻水管路： 為使取力器在工作中應付各種復雜情況，配有與進出水管路連通的冷卻水管路及控制閥。
4、消防炮
型號： PS8/40W 型消防炮
流量： 40（ 1/s）
射程： 水≥55m
壓力： 1.0MPa
位置： 位于水罐頂部。
控制： 采用手動控制，帶鎖止機構，方便操作。
5、取力器
型    式： 全功率夾心取力器
冷卻方式： 強制式水冷
潤滑方式： 飛濺式油潤滑
操縱方式： 駕駛室內儀表盤處操作掛取力器，取力器結合方便平穩，無異響。 安  裝： 取力器與發動機匹配良好，精確安裝，結合后無自行脫落現象。
