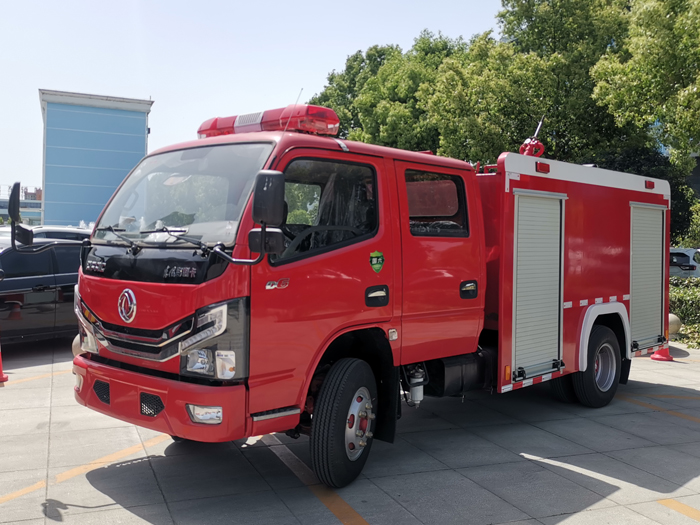

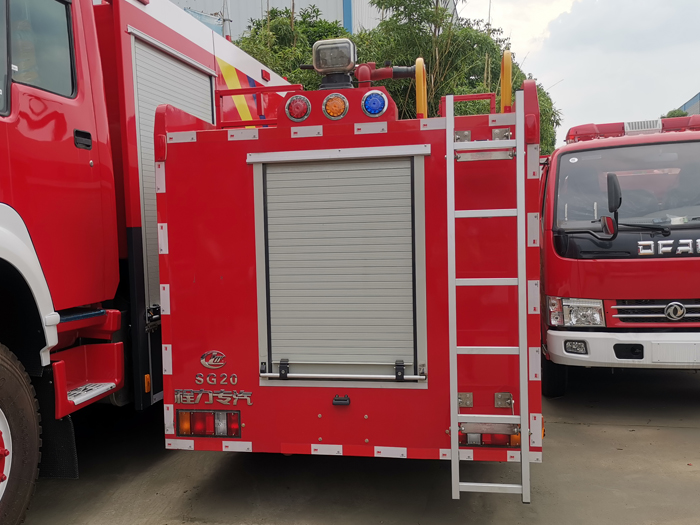

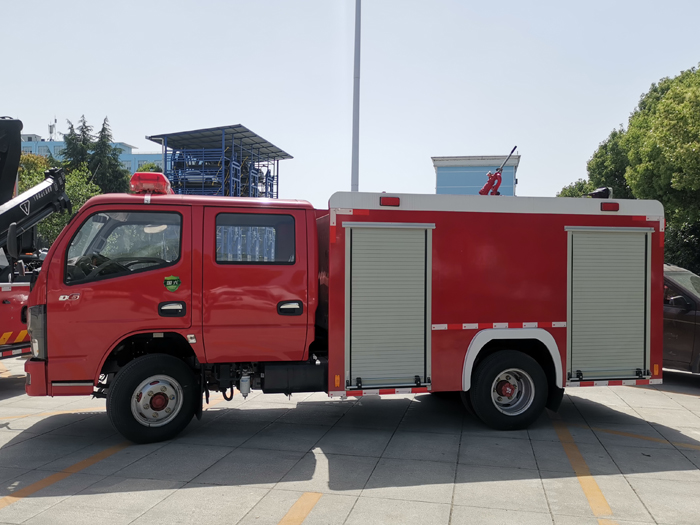

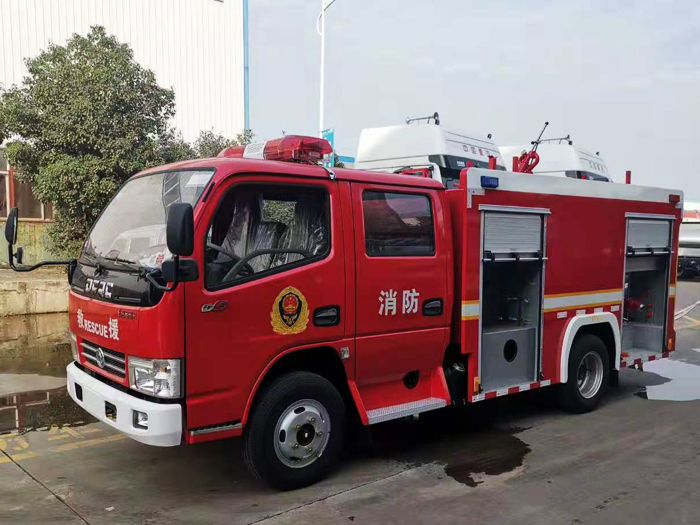

程力威牌CLW5070GXFSG20/DF型水罐消防車

【整車技術參數】

產品商標

程力威牌

公告批次

348

產品名稱

程力威牌CLW5070GXFSG20/DF型水罐消防車

總質量

7000

罐體容積(m3)

2.000

額定質量

2000

外形尺寸

5990 * 1980 * 2660 (mm)

整備質量

4625

貨廂尺寸

額定載客(人)

準拖掛車總質量

駕駛室準乘人數(人)

2+3

鞍座最大載質量

接近角/離去角(°)

19/16

前懸/后懸

1055/1627

軸荷

2300/4700

最高車速(km/h)

100

備注：

隨底盤選裝駕駛室。罐體容積為2.000立方米,水罐尺寸:960×1880×1150mm。整體式側后防護結構,后防護離地高度:425mm。ABS生產企業為襄陽東風隆誠機械有限責任公司,型號為ABS/ASR-24V-4S/4M。主要專用裝置消防泵、消防炮。

【底盤技術參數】

底盤型號

EQ1075DJ3CDF

底盤名稱

載貨汽車底盤

商標名稱

東風牌

生產企業

東風汽車股份有限公司

軸數

2

輪胎數

6

軸距

3308

輪胎規格

7.00R16,7.00R16LT 14PR

鋼板彈簧片數

6/6+5,3/3+3,6/4+3,6/5+2,6/3+3

前輪距

1521

燃料種類

柴油

后輪距

1498,1586,1670

排放依據標準

GB17691-2018國Ⅵ

發動機型號

發動機生產企業

發動機排量

發動機功率

Q23-115E60

安徽全柴動力股份有限公司

2300

85

整車詳細介紹

底盤說明

底盤配置：東風D6雙排底盤,軸距3308，1730/雙排，發動機Q23-115E60，85千瓦，萬里揚6檔變速箱，7.00R16，前后橋1.8/3.5，190雙層大梁，動轉，離合助力，斷氣剎，空調電窗中控鎖，ABS

改裝說明

改裝配置：1.消防泵：

CB10/20低壓消防泵（上海茸申）

流量： 20L/s

壓力： 1.0MPa

安裝型式： 后置

真空泵：活塞式；

真空泵材質：耐磨、抗腐蝕達到密封要求；

引水時間≤35s，吸深≥7m。

最大真空度：≥85kPa；

2.消防炮

型號：PS20型消防炮（威斯特）

流量：20（1/s）

射程：水≥45m

壓力：1.0MPa

位置：位于水罐頂部。

控制：采用手動控制，帶鎖止機構，方便操作。
